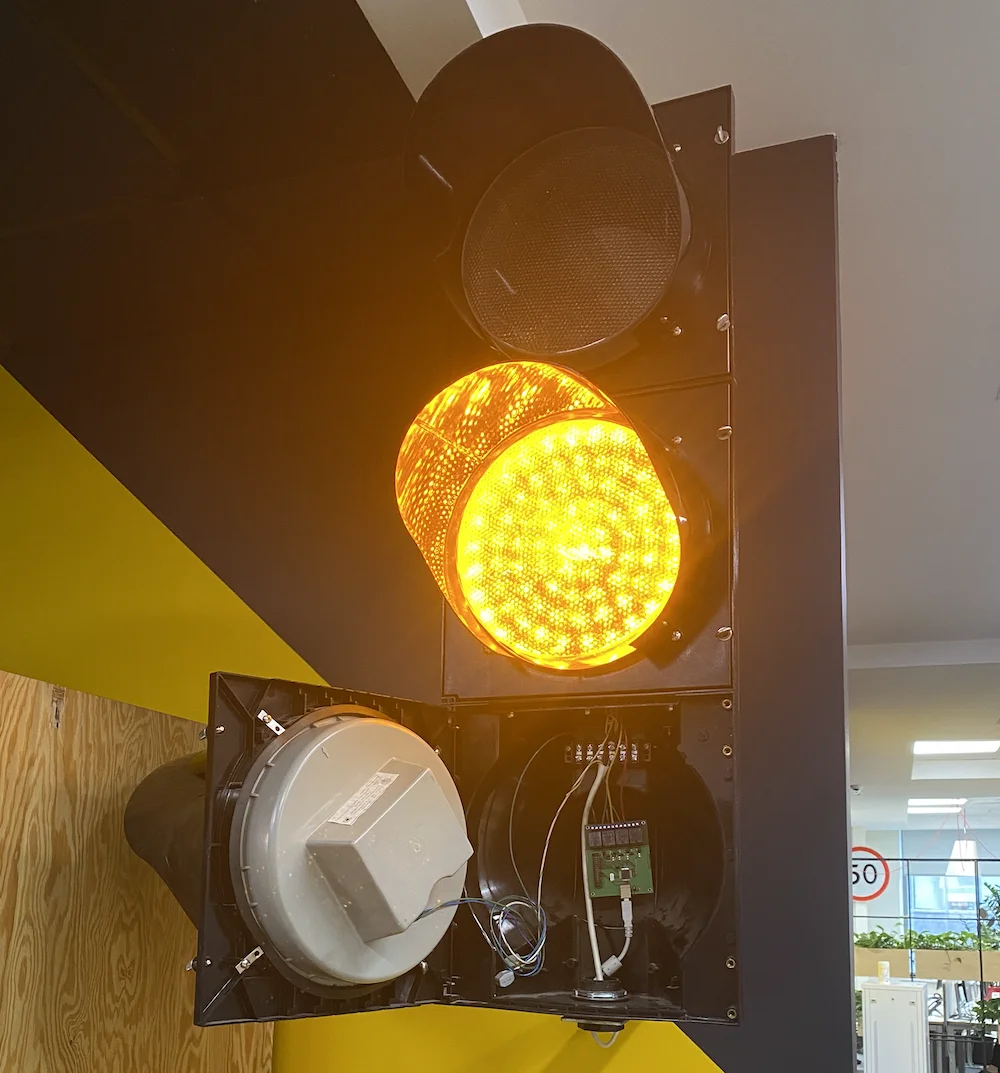

Сегодня предлагаю вам заглянуть внутрь нашего светофора.
Все просто, как 3 копейки:
- Зеленый, желтый и красный провода подключены к диодным матрицам.
- Сердце светофора — небольшая плата с 4 реле для переключения огней светофора.
- Белый провод с питанием 220 вольт.
- Еще один белый кабель для подключения к компьютеру.
Вот такая махонькая плата управляет нашим светофором :)
P.S. Более крупное фото с платой закину в комменты для желающих рассмотреть поближе.
